钢结构生产加工的下料精度如何保障?不同构件的成型工艺有何差异?
钢结构生产加工下料精度保障及不同构件成型工艺差异
一、钢结构生产加工下料精度的保障方法
下料前的精准准备:根据设计图纸对构件尺寸进行详细拆解,利用 CAD 等绘图软件生成精准冠的下料图,标注关键尺寸偏差允许范围(如长度偏差≤±1mm,角度偏差≤±0.5°)。选用高精度原材料,进场时检查钢板、型钢的平整度(偏差≤1mm/m)、厚度公差(符合 GB/T 709 标准),避免因原材料变形或尺寸超标影响下料精度。对下料设备进行全面校准,如数控切割机需定期校验导轨平行度(偏差≤0.02mm/1000mm)、切割头定位精度(重复定位误差≤0.1mm),确保设备处于好运行状态。
下料过程的精细控制:采用数控切割设备(如等离子切割机、激光切割机、火焰切割机)进行下料,根据材料厚度和材质选择合适的切割工艺:薄板(≤12mm)优先用激光切割,精度可达 ±0.05mm;中厚板(12-50mm)选用等离子切割,配合弧压调高系统保障切割垂直度;厚板(>50mm)采用火焰切割,通过预热温度控制(通常 800-1000℃)和切割速度调节(300-500mm/min)减少热变形。切割过程中实时监控切割参数,如火焰切割的氧气压力(0.6-0.8MPa)、燃气流量,等离子切割的电流(100-300A)、电压(100-150V),确保参数稳定。对切割后的构件及时进行尺寸测量,使用游标卡尺、卷尺、角度尺等工具抽检,重点控制长度、宽度、对角线差等关键指标,不合格件需返工处理。
下料后的矫正处理:切割后的构件若因热变形产生弯曲、扭曲等缺陷,需进行矫正处理。采用机械矫正法(如压力机矫正、辊式矫正机矫正),对薄板构件施加均匀压力,矫正后平整度偏差≤1mm/m;对型钢构件,使用专用矫正模具确保翼缘、腹板垂直度(偏差≤1mm/100mm)。矫正过程中避免过度矫正导致材料塑性变形超标,矫正后再次测量尺寸,确保符合下料精度要求。
二、不同构件的成型工艺差异
板材类构件成型工艺:主要包括平板、折弯件、卷圆件等成型。平板构件通过数控切割下料后,经打磨去除毛刺即可,若需拼接则采用埋弧焊或气体保护焊,保障拼接处平整度。折弯件成型使用数控折弯机,根据折弯角度(如 90°、135°)选择合适的折弯模具,控制折弯半径(一般≥板厚的 1.5 倍)和折弯力,避免出现折痕裂纹,折弯后需检测角度偏差(≤±1°)和直线度。卷圆件成型采用卷板机,分预弯、对中、卷圆三个步骤,预弯时确保板端圆弧与设计一致,卷圆过程中通过辊轴压力调节(根据板厚选择 50-200kN)控制曲率半径,卷圆后进行对接焊接,焊后用样板检查圆度(偏差≤3mm)。

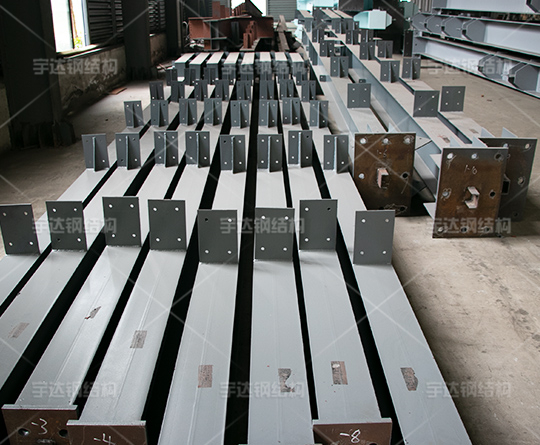

型钢类构件成型工艺:涵盖 H 型钢、工字钢、角钢等成型。H 型钢构件可采用焊接成型或轧制成型,焊接 H 型钢通过数控切割下料翼缘板和腹板,经组立机定位(腹板与翼缘垂直度偏差≤1mm/100mm)后焊接;轧制 H 型钢直接选用成品型钢,如需加工则通过切割、钻孔等工序处理。角钢、槽钢等小型型钢构件,下料后若需弯曲成型,采用型钢弯曲机,根据弯曲半径选用模具,控制弯曲速度(5-10mm/s)避免型钢开裂,弯曲后检测角度和曲率偏差。
异形构件成型工艺:针对复杂结构件(如节点连接板、箱型构件),采用组合加工工艺。箱型构件先将四块钢板焊接成矩形截面,通过数控切割下料各板块,组立时使用定位胎架确保截面尺寸偏差(≤±2mm),焊接采用埋弧焊分层施焊,焊后进行无损检测;节点连接板因形状复杂,需用数控切割一次成型,关键孔位采用数控钻床加工(孔径偏差≤±0.5mm,孔距偏差≤±1mm),确保与其他构件精准连接。异形构件成型过程中需使用专用工装夹具固定,减少焊接或加工变形,成型后进行整体尺寸检测和矫正。
